上海川滬閥門有限公司
  1. 首頁
  2. 產品中心
  3. 氣動蝶閥
  4. 氣動襯氟法蘭蝶閥

氣動襯氟法蘭蝶閥

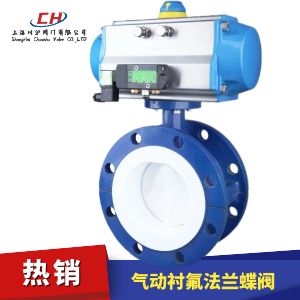

氣動襯氟法蘭蝶閥圖片

氣動襯氟法蘭蝶閥 型號：CHD641F46

氣動襯氟法蘭蝶閥是為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工、食品等多個特殊領域的需要，使用聚四氟乙烯制成的閥體，具有很強的防腐效果。在常規條件下可以替代不銹鋼閥體，具有更高的性價比。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則呈全開狀態。

附件選型
氣動襯氟法蘭蝶閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）

氣動襯氟法蘭蝶閥 技術參數

參數技術
公稱通徑 DN15-400mm
鏈接方式 對夾式
氣缸選配 AT系列、AW系列、AT Series、AW Series
氣缸形式 雙作用、單作用（彈簧復位）
控制方式 開關型、調節型、三段式（開度可調）
公稱壓力 6、10、16bar（如需更高壓力，請注明要求。）
氣源壓力 雙作用：4-8bar、單作用：5-8bar
介質溫度 W1：-40~180℃??、W5：-20~80℃、W7：-40~160℃
環境溫度 標準型：-20~80℃
閥體材質 鑄鐵（Q）、碳鋼（C）、不銹鋼（P4、P6）
密封材質 丁晴橡膠（X）、聚四氟乙烯（F）、全內襯四氟乙烯（F46）

氣動襯氟法蘭蝶閥 技術規范

技術規范
設計依據 GB標準
設計標準 GB/12238
結構長度 對夾鏈接 GB/12221
連接法蘭尺寸 GB/12221
實驗和檢驗 JB/T9092

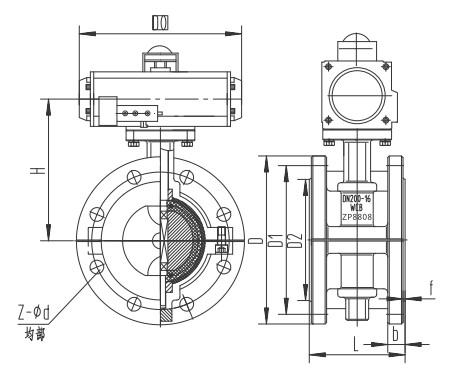

氣動襯氟法蘭蝶閥 結構圖

氣動襯氟法蘭蝶閥結構圖

氣動襯氟法蘭蝶閥 外形尺寸

　公稱通徑 　主要尺寸
DN　 　L D D1 D2 f b z-d D D1 D2 f b z-d
??mm
 ??inch
 ??對夾
Wafer		 ??法蘭
Flange		 ????PN0.6MPa
 ????PN1.0MPa
??40 ??11/2 ??33 ??106 ??130 ??100 ??80 ????3 ????14 ??4-14 ??150 ??110 ????85 ????3 ????18 ????4-18
????50 ????2 ????43 ????108 ????140 ????110 ????90 ????3 ????14 ??4-14 ??165 ??125 ??100 ????3 ????18 ????4-18
????65 ????2i/2 ????46 ????112 ????160 ????130 ????110 ????3 ????14 ??4-14 ??185 ??145 ??120 ????3 ????18 ????4-18
????80 ????3 ????46 ????114 ????190 ????150 ????125 ????3 ????16 ??4-18 ??200 ??160 ??135 ????3 ????20 ????8-18
????100 ????4 ????52 ????127 ????210 ????170 ????145 ????3 ????16 ??4-18 ??220 ??180 ??155 ????3 ????20 ????8-18
????125 ????5 ????56 ????140 ????240 ????200 ????175 ????3 ????18 ??8-18 ??250 ??210 ??185 ????3 ????22 ????8-18
????150 ????6 ????56 ????140 ????265 ????225 ????200 ????3 ????18 ??8-18 ??285 ??240 ??210 ????3 ????22 ????8-22
????200 ????8 ????60 ????152 ????320 ????280 ????255 ????3 ????20 ??8-18 ??340 ??295 ??265 ????3 ????24 ????8-22
????250 ????10 ????68 ????165 ????375 ????335 ????310 ????4 ????22 ??12?-18 ??395 ??350 ??320 ????4 ????26 ??12-22
??300 ??12 ??78 ??178 ??440 ??395 ??363 ????4 ????22 ??12-22 ??445 ??400 ??370 ????4 ????26 ??12-22
??350 ??14 ??78 ??190 ??490 ??445 ??413 ????4 ????22 ??12-22 ??505 ??460 ??430 ????4 ????26 ??16-22
??400 ??16 ??102 ??216 ??540 ??495 ??463 ????4 ????22 ??16-22 ??565 ??515 ??480 ????4 ????26 ??16-26
??450 ??18 ??114 ??222 ??595 ??550 ??518 ????4 ????22 ??16-22 ??615 ??565 ??530 ????4 ????28 ??20-26
??500 ??20 ??127 ??229 ??645 ??600 ??568 ????4 ????24 ??20-22 ??670 ??620 ??580 ????4 ????28 ??20-26
??600 ??24 ??154 ??267 ??755 ??705 ??667 ????5 ????30 ??20-26 ??780 ??725 ??680 ????5 ????34 ??20-30
??700 ??28 ??165 ??292 ??860 ??810 ??772 ????5 ????24 ?24-26 ??895 ??840 ??795 ????5 ????34 ??24-30
??800 ??32 ??190 ??318 ??975 ??920 ??878 ????5 ????24 ?24-30 ?1015 ?950 ?900 ????5 ????36 ??24-33
??900 ??36 ??203 ??330 ??1075 ??1020 ??980 ????5 ????26 ?24-30 ?1115 ?1050 ?1000 ????5 ????38 ??28-33
??1000 ??40 ??216 ??410 ??1175 ??1120 ??1080 ????5 ????26 ??28-30 ??1230 ??1160 ??1115 ????5 ????38 ??28-36
??1200 ??48 ??254 ??470 ??1405 ??1340 ??1295 ????5 ????28 ??32-33 ??1455 ??1380 ??1330 ????5 ??44 ??32-39





由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要氣動襯氟法蘭蝶閥產品詳細樣本。
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、橡膠密封、對夾連接、配雙作用或單作用氣缸、不帶附件）
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件）
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥（材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、不帶附件）
  • 氣動四氟蝶閥
  • 氣動蝶閥
    氣動四氟蝶閥（材質碳鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動四氟蝶閥
  • 氣動蝶閥
    氣動四氟蝶閥（材質不銹鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動襯氟蝶閥
  • 氣動蝶閥
    氣動襯氟蝶閥（材質碳鋼襯氟、對夾式、配雙作用或單作用氣缸、帶電磁閥和限位開關）
  • 氣動襯氟蝶閥
  • 氣動蝶閥
    氣動襯氟蝶閥（材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和氣源三聯件）
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥（材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋）
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥（材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器、調節型）
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥（材質碳鋼、高溫型、帶高溫支架、配雙作用或單作用氣缸）
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥（材質碳鋼、閥板不銹鋼、對夾連接、帶手輪、帶閥門定位器、調節型）
  • 氣動粉體蝶閥
  • 氣動蝶閥
    氣動粉體蝶閥（材質鋁合金、雙法蘭連接、配雙作用氣缸、不帶附件）
  • 氣動粉體蝶閥
  • 氣動蝶閥
    氣動粉體蝶閥（材質鋁合金、單法蘭連接、配雙作用氣缸、帶電磁閥和閥位反饋）
  • 氣動塑料蝶閥
  • 氣動蝶閥
    氣動塑料蝶閥（材質UPVC、對夾連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋）
  • 氣動襯膠蝶閥
  • 氣動蝶閥
    氣動襯膠蝶閥（材質碳鋼襯膠、帶手輪、配氣缸、帶電磁閥、限位開關、氣源三聯件）
  • 氣動軟密封蝶閥
  • 氣動蝶閥
    氣動軟密封蝶閥（材質不銹鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件）
  • 氣動硬密封蝶閥
  • 氣動蝶閥
    氣動硬密封蝶閥（材質不銹鋼、三偏心金屬硬密封、法蘭連接、配雙作用或單作用氣缸）
  • 氣動衛生級蝶閥
  • 氣動蝶閥
    氣動衛生級蝶閥（材質不銹鋼、卡箍連接、衛生級、配雙作用或單作用氣缸、帶閥門定位器）
  • 氣動調節蝶閥
  • 氣動蝶閥
    氣動調節蝶閥（材質不銹鋼、金屬硬密封、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器）

氣動襯氟法蘭蝶閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

氣動襯氟法蘭蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
