更新時間：2024-08-12
氣動對夾球閥是由氣動單作用或雙作用執行器及對夾球閥組成，與普通球閥相比，超薄型球閥具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。氣動對夾球閥為何廣受客戶歡迎呢?一起來看下。
可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
氣動球閥是由截止閥演變而來。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。
氣動球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

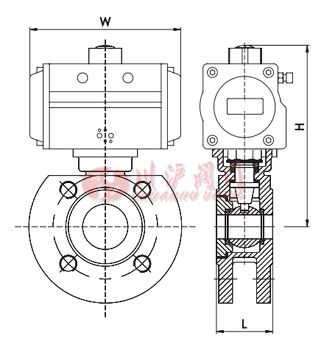

結構圖
適用場景與應用領域
適用介質：水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)等。
應用領域：廣泛適用于石油、化工、冶金、電站、輕工等行業，用于對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
優勢
優勢：動作迅速，結構簡單，密封性能好，使用壽命長。
驅動方式與可選附件
驅動方式：氣動驅動，供氣壓力在0.4～0.7MPa。
可選附件：包括定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關等，可實現自動化操作。
氣動對夾球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。產品優勢都有哪些呢?
1、安裝簡便，能以任意方向安裝于管道中的任意部位。
2、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
3、可制作成標準高平臺結構，也可制作成衛生級、保溫型等閥門。
4、結構簡單、體積小、重量輕。流體阻力小，其阻力系數與同長度的管段相等。
5、緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
6、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
7、維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
8、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
9、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
10、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
